1. Comprendre les parties principales
Un pied à coulisse est constitué de deux échelles :
-
L’échelle principale (fixe) : graduée en millimètres (mm).
-
L’échelle Vernier (mobile) : une petite échelle coulissante qui permet d’obtenir la lecture au 1/10, 1/20 voire 1/50 mm selon le modèle.
2. Première lecture : l’échelle principale

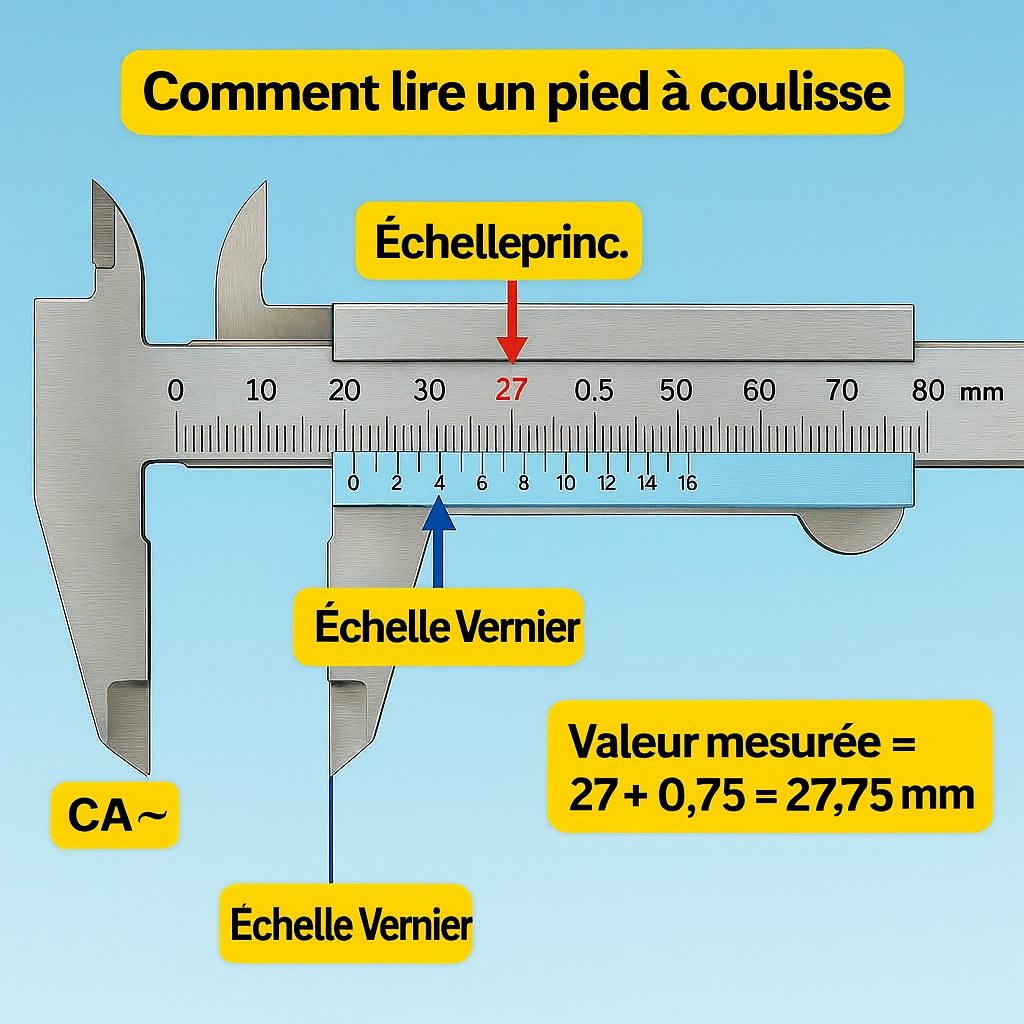

On regarde où le zéro de l’échelle Vernier (partie mobile) se situe sur l’échelle principale.
👉 Ici, il se trouve entre 27 mm et 28 mm.
➡️ On retient donc 27 mm comme première partie de la mesure.
3. Deuxième lecture : l’échelle Vernier
Ensuite, on observe l’échelle Vernier pour voir quelle graduation est parfaitement alignée avec une graduation de l’échelle principale.
👉 Dans l’image, c’est la graduation 7,5 (ou 0,75 mm).
➡️ On retient donc 0,75 mm comme deuxième partie de la mesure.
4. Résultat final
On additionne les deux valeurs :
-
Valeur de l’échelle principale : 27 mm
-
Valeur de l’échelle Vernier : 0,75 mm
📏 Mesure totale = 27 + 0,75 = 27,75 mm
5. Récapitulatif étape par étape
-
Repérer le zéro du Vernier → lire la valeur entière sur l’échelle principale (ici 27 mm).
-
Repérer la graduation du Vernier alignée avec l’échelle principale → lire la décimale (ici 0,75 mm).
-
Additionner → 27,75 mm.
6. Précision du pied à coulisse
Selon le modèle :
-
Vernier au 1/10 mm → précision 0,1 mm.
-
Vernier au 1/20 mm → précision 0,05 mm.
-
Vernier au 1/50 mm → précision 0,02 mm.
Celui de l’image est un modèle au 1/20 mm, car on peut lire des valeurs intermédiaires comme 0,75 mm.
7. Exemple pratique
-
Si le zéro du Vernier tombait exactement sur 28 mm → mesure = 28,00 mm.
-
Si le Vernier alignait sur la graduation 3 → mesure = 27 + 0,30 = 27,30 mm.
-
Ici, alignement sur 7,5 → mesure = 27,75 mm.
